شركة فواد صنعت سباهان للهندسة

أتمتة خطوط مناولة المواد

يربط تصميم التحكم تسلسل تشغيل الخط بالقياسات الفعلية وحالة المعدات. ويشمل النطاق واجهات التشغيل ولوحات التحكم وشروط السماح بالتشغيل والإشارات المتفق عليها للمشروع.

طلب دراسة فنية

تبدأ الأتمتة بوصف العملية وقائمة المداخل والمخارج. تُراجع الحساسات والمحركات والصمامات وأجهزة الوزن مع التشغيل اليدوي والتسلسل التلقائي والاستجابة المطلوبة للأعطال.

المواصفات الأساسية للاختيار

تسلسل التشغيل	التشغيل والتغذية واختيار الوجهة والتفريغ والتوقف العادي والاستجابة للعطل.
القياسات	مستوى الأوعية والوزن وحالة المعدات وإشارات العملية المطلوبة للتطبيق.
واجهة المشغّل	نظرة عامة على المعدات، ونقاط الضبط، وأنماط التشغيل، والإنذارات، وعرض الحالة بوضوح.
لوحة التحكم	دوائر القدرة والتحكم، وحماية المحركات، وأطراف التوصيل الميداني، والمخططات الكهربائية.
التكامل	واجهات الربط مع PLC أو نظام الإشراف المتاح، ونوع الإشارات، ومتطلبات الاتصال.

الإشارات وأنماط التشغيل والتشغيل الأولي

الإشارات الميدانية	تُحدد مفاتيح المستوى وإشارات الوزن وحالة المحركات والتغذية الراجعة للصمامات في قائمة I/O، مع تأكيد نوع الإشارة والواجهة الكهربائية لكل جهاز.
وظائف المشغل	يُتفق على التشغيل اليدوي والتلقائي واختيار الوجهة وعرض الحالة ونقاط الضبط والإقرار بالإنذارات للخط.
فحص التسلسل	تُراجع شروط البدء والتغذية والتفريغ والتوقف العادي والاستجابة للعطل وفق تسلسل التشغيل المعتمد.
وثائق التسليم	تُحفظ قائمة I/O النهائية والمخططات الكهربائية ونسخ المعلمات وتعليمات المشغل مع نتائج اختبارات التشغيل الأولي.

التركيب والصيانة

مطابقة التوصيلات الميدانية واتجاه الحساسات وتغذية الصمامات الراجعة مع قائمة المداخل والمخارج.
التحقق من شروط السماح وتسلسل التشغيل أثناء التجارب ضمن ظروف محددة.
حفظ المخططات الكهربائية ونسخ المعلمات وتعليمات المشغّل ضمن وثائق المشروع.

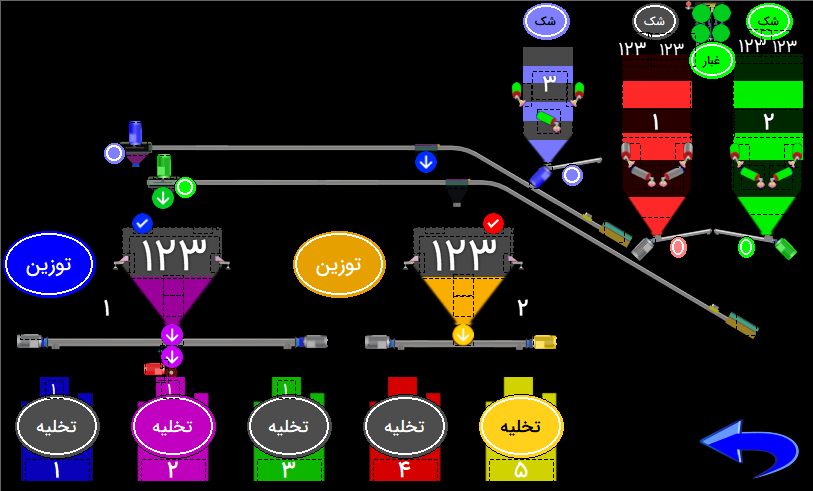

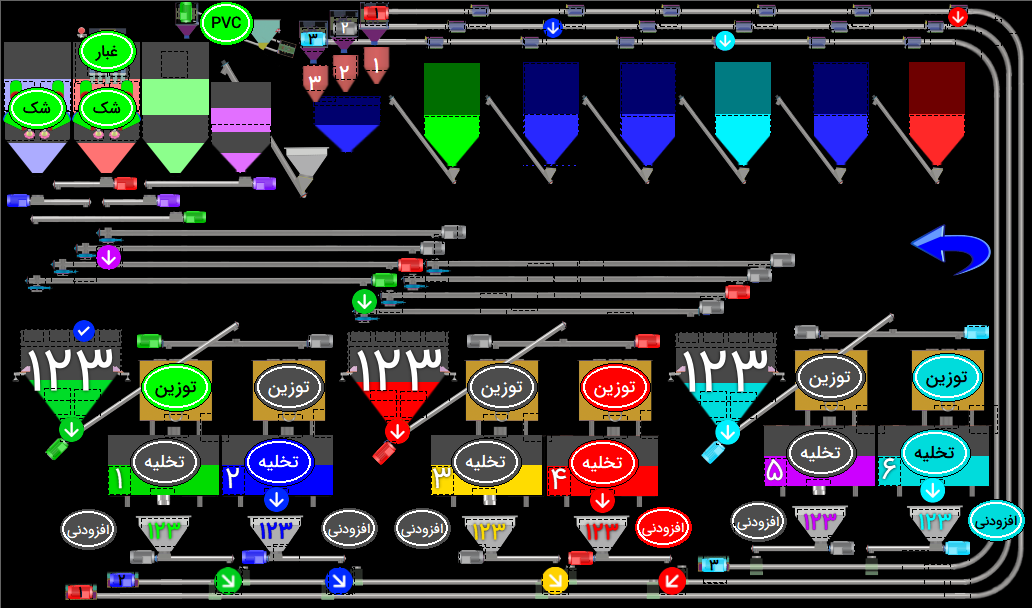

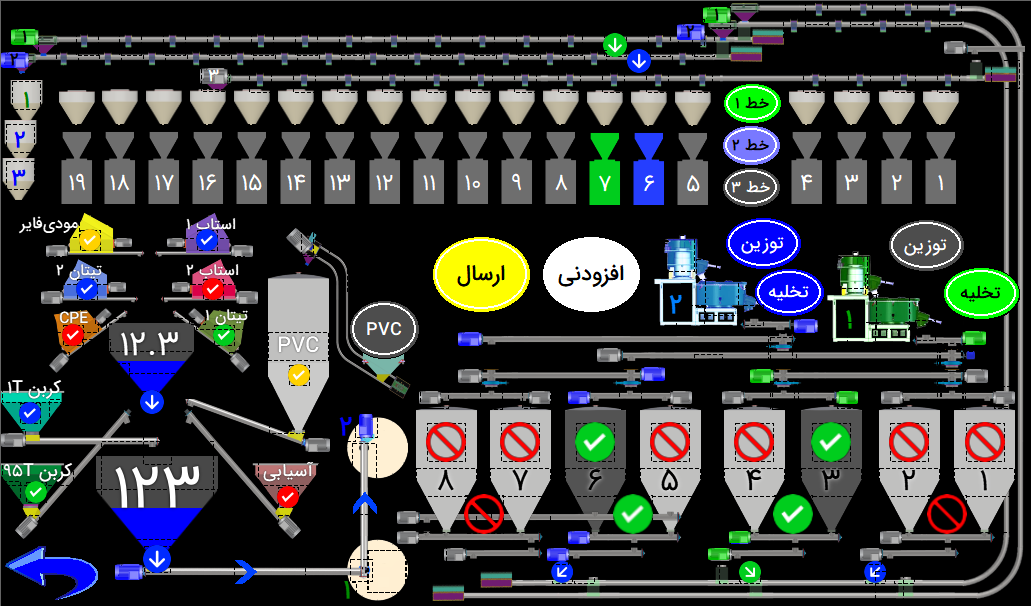

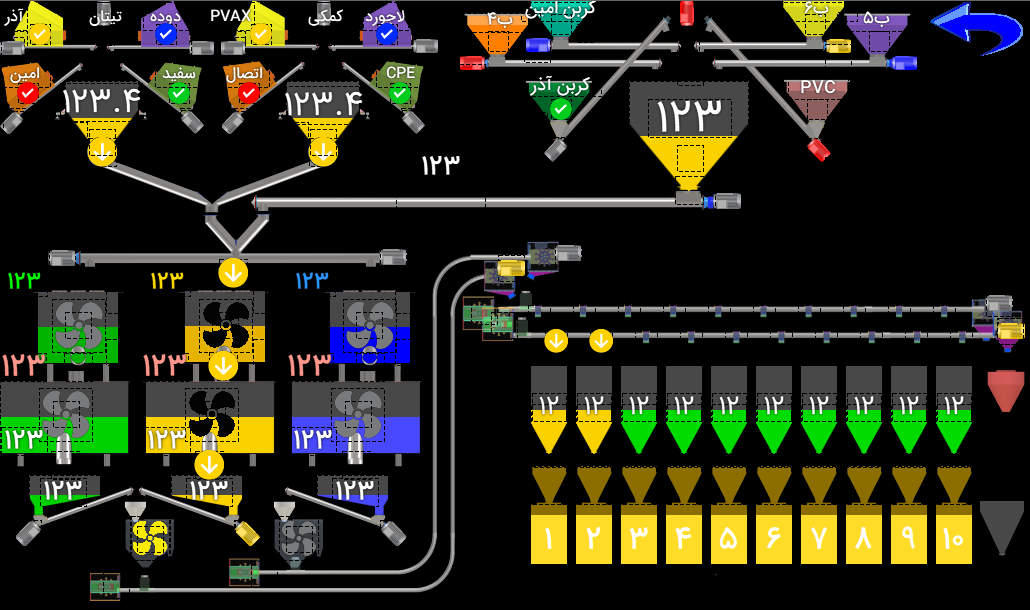

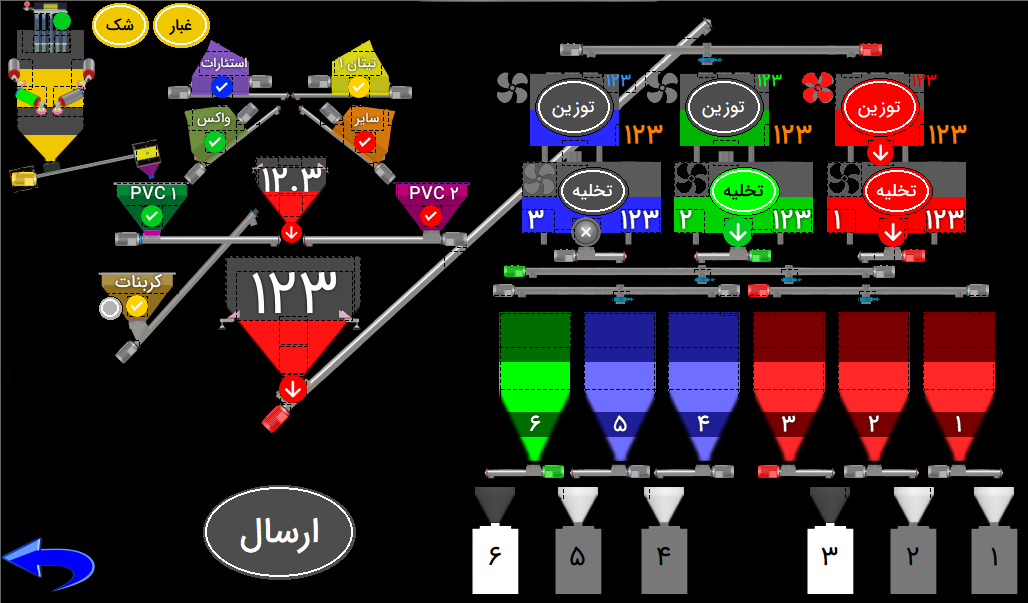

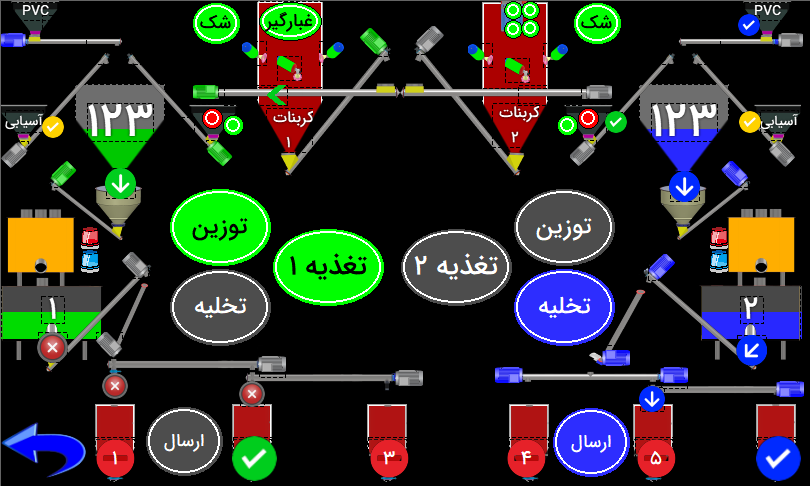

نماذج واجهات HMI لمشاريع مناولة المواد

توضح هذه الشاشات ترتيبات مختلفة للنقل والوزن وإضافة الجرعات واختيار الوجهة. افتح الصورة لمراجعة مخطط العملية كاملاً؛ ويُحدد تسلسل التشغيل والإشارات المعروضة لكل مشروع.
