مفاتيح المستوى بالريشة الدوارة
تدير وحدة صغيرة ريشة القياس. وعندما تصل المادة إلى الريشة تقاوم دورانها، فتتغير حالة المفتاح لإظهار المستوى أو ربطه بمنطق التحكم.

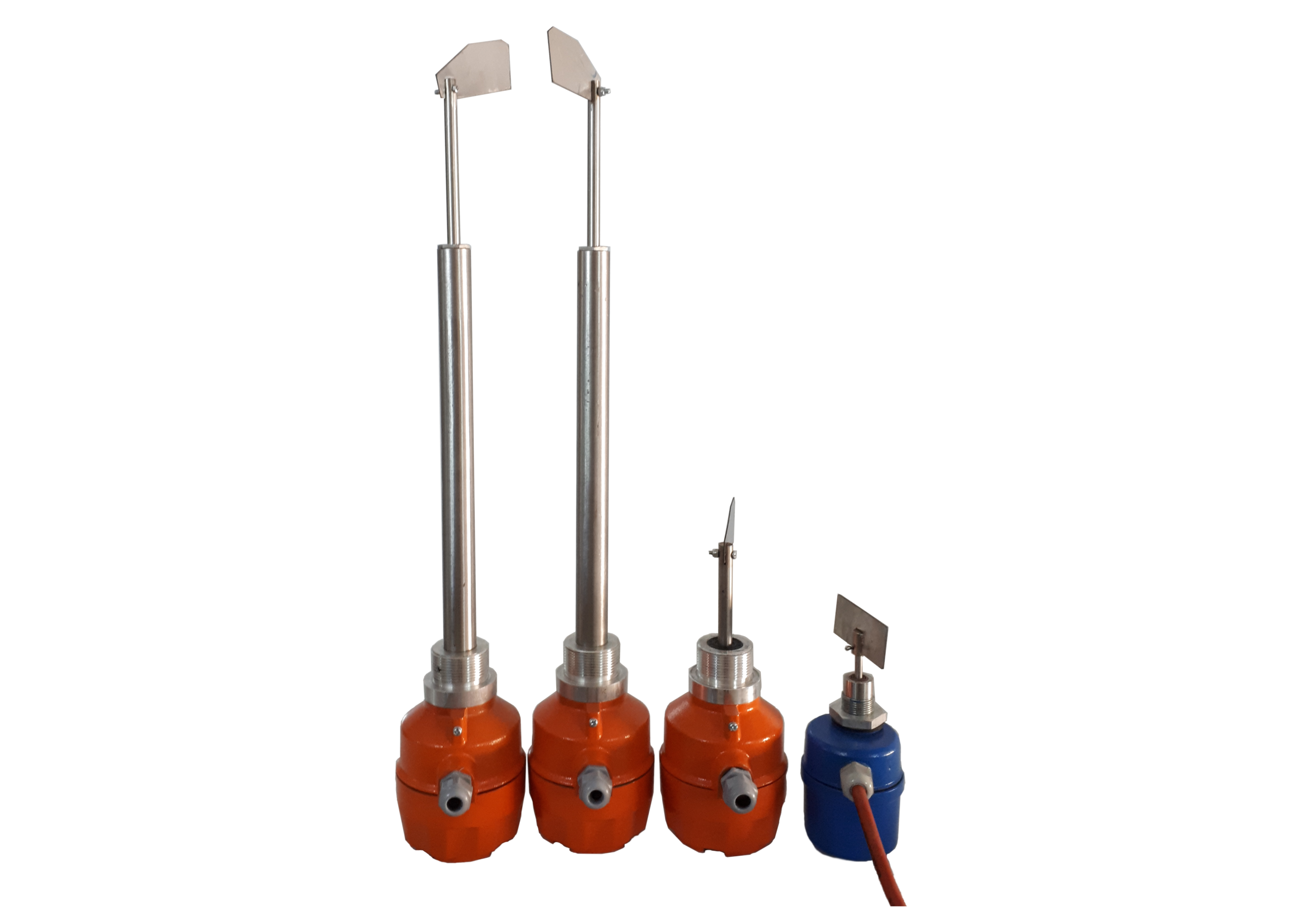

يكشف الجهاز مستوى محدداً عند نقطة تركيبه، ولا يقيس محتويات الوعاء بصورة مستمرة. ويُختار شكل الريشة وطول العمود وموقع التثبيت وفق المادة ووظيفة كشف المستوى المرتفع أو المنخفض. تُظهر الصور الوحدة الزرقاء المدمجة والوحدات البرتقالية بأطوال عمود مختلفة.
تجهيزات الطرازين FH1 وFH2
يتوفر FH1 ذو الغلاف البرتقالي وFH2 الأزرق المدمج (النوع المصغّر) لترتيبات تركيب مختلفة. يُختار العمود والريشة وفق نقطة التركيب والكثافة الظاهرية وتدفق المادة؛ ولا يكفي لون الغلاف لتحديد المواصفات.
| خيارات التغذية | 220 فولت AC أو 24 فولت DC؛ يُحدد الجهد المطلوب للطراز عند الطلب. |
|---|---|
| التركيب والعمود | تركيب علوي أو جانبي، مع أطوال عمود من 10 إلى 100 سم. ويمكن دراسة امتداد بسلك فولاذي للأطوال التي تتجاوز متراً واحداً. |
| سرعة المحرك | دورتان في الدقيقة للتجهيز الموصوف. |
| الغلاف والعمود | غلاف من الألومنيوم وعمود وأنبوب حماية من الفولاذ المقاوم للصدأ في التجهيز الموصوف. |
| حماية الغلاف | IP65؛ تُراجع درجة الحماية وموانع التسرب مع الطراز المختار ولوحة بياناته. |
| الحساسية | ضبط عزم التشغيل بواسطة نابض لملاءمة مقاومة المادة عند الريشة. |
| تأخير الخرج | خيارات ON Delay وOFF Delay؛ يُحدد توفرها ونطاق ضبطها للطراز المختار. |
| التوصيل بالتحكم | يُظهر مثال توصيل 220 فولت AC أطراف التبديل COM وNO وNC. تُحدد قدرة الملامسات وطريقة الربط بدائرة التحكم من مخطط الوحدة الموردة. |
عند استبدال جهاز، تُراجع التغذية وطول العمود والتوصيل الميكانيكي وملامسات الخرج وخيارات التأخير معاً. ويجب توصيل وحدة 24 فولت DC وفق مخططها الخاص.
دورة التبديل وضبط الحساسية
عندما توقف المادة الريشة، تغيّر الآلية حالة مفتاح الإشارة وتوقف المحرك. وتحمي وصلة نابضية أو مغناطيسية الآلية من الحمل الزائد بحسب التجهيز. ويعود الدوران بعد انحسار المادة وتحرير الريشة.
تُضبط الحساسية على المادة الفعلية ثم تُختبر حالتا تغطية الريشة وتحريرها. وعند التشغيل الأولي، تُفحص الإشارة عند وحدة PLC أو دائرة التحكم ووظيفة كشف المستوى المرتفع أو المنخفض والاستجابة بعد هبوط المادة أسفل الريشة.
المواصفات الأساسية للاختيار
| المادة | الكثافة الظاهرية وحجم الجسيمات وقابلية التدفق والرطوبة والالتصاق وتأثير التعبئة. |
|---|---|
| التثبيت | موضع علوي أو جانبي والتوصيل وطول العمود وخلوص الريشة ومساحة الفك. |
| الكهرباء | جهد التغذية وخرج المفتاح والربط مع التحكم والاستجابة المطلوبة عند فقد التغذية. |
| البيئة | حرارة المادة والمحيط والغبار والغلاف وأي متطلبات حماية خاصة بالتطبيق. |
التركيب والصيانة
- تجنب الاصطدام المباشر بتيار التعبئة والمواضع التي قد تتجسر فيها المادة حول الريشة.
- فحص حركة العمود ومنع التسرب وتبديل الإشارة قبل الاعتماد عليها في تسلسل التحكم.
- مراجعة تراكم المادة وحرية حركة الريشة أثناء الصيانة الدورية.
صور المعدات
طلب دراسة فنية
أرسل وصف التطبيق وظروف التشغيل والأبعاد المتاحة، مع الرسومات أو الصور إن وجدت. وضّح البيانات غير المحددة لاستكمالها أثناء الدراسة الفنية.
