چرخش در نقطه نصب
تا زمانی که مواد با پدال درگیر نشده‌اند، پدال امکان چرخش دارد.
پایش سطح مواد در سیلو، هاپر و مخزن

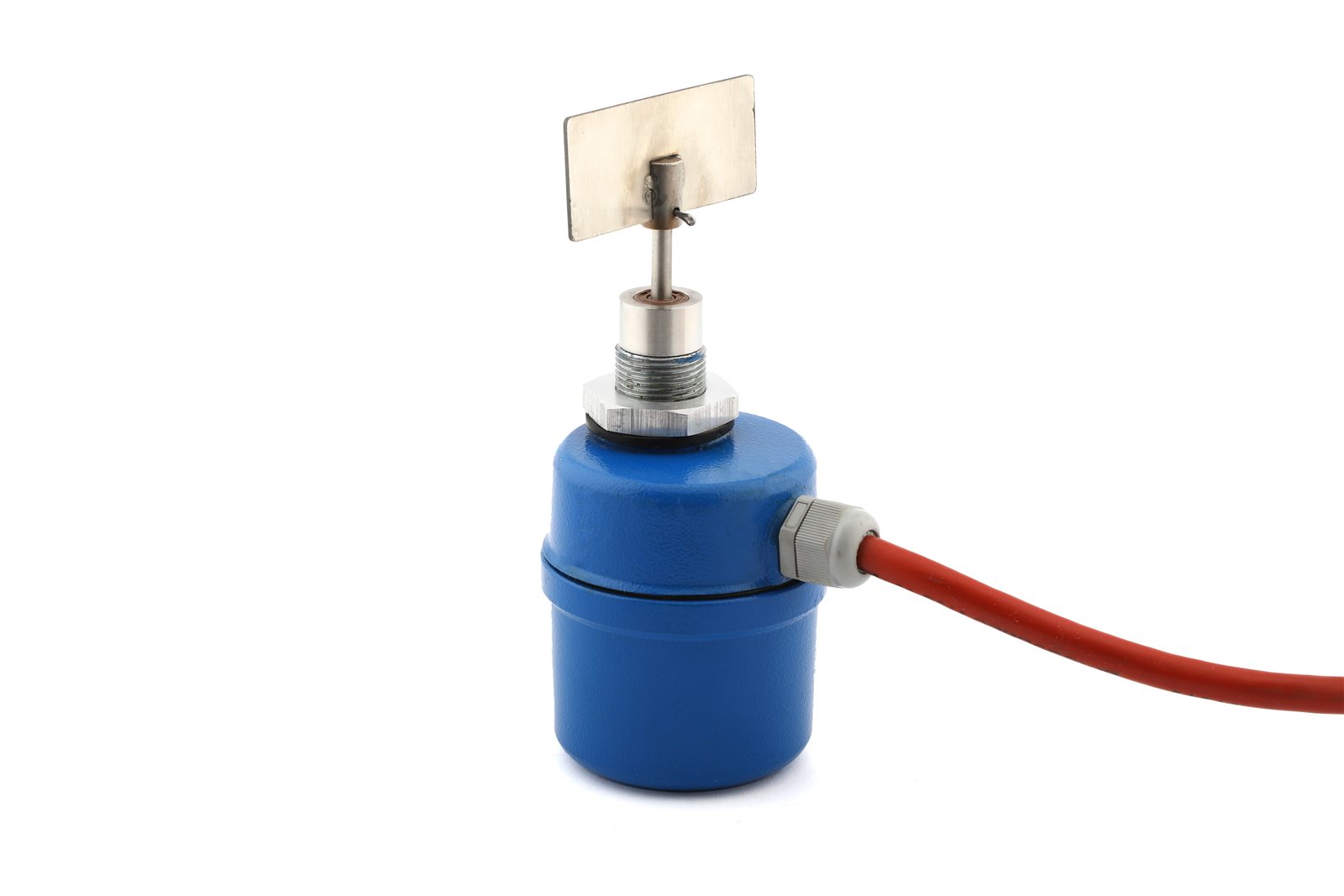

سطح‌سنج پدالی مواد پودری و گرانولی
سوئیچ سطح پدالی یا روتاری پدل، رسیدن مواد به ارتفاع محل نصب را تشخیص می‌دهد. این تجهیز برای اعلام سطح بالا یا پایین و ارسال فرمان به مدار کنترل در مخازن مواد جامد بررسی می‌شود.
برای انتخاب مدل، نوع ماده، چگالی حجمی، محل نصب و مشخصات برق و خروجی موردنیاز را اعلام کنید.
سطح‌سنج پدالی چگونه کار می‌کند؟
پدال به وسیله موتور با سرعت کم می‌چرخد. هنگامی که مواد به پدال می‌رسند و حرکت آن را متوقف می‌کنند، مکانیزم سوئیچ وضعیت خروجی را تغییر می‌دهد. با پایین رفتن مواد و آزاد شدن پدال، تجهیز به وضعیت عادی برمی‌گردد.
تغییر وضعیت سوئیچ
توقف پدال در اثر مواد، وضعیت سیگنال را برای اعلام سطح به مدار کنترل تغییر می‌دهد.
بازگشت به حالت عادی
پس از کنار رفتن مواد از پدال، چرخش و وضعیت عادی تجهیز از سر گرفته می‌شود.
خروجی این تجهیز وضعیت وجود مواد در یک نقطه مشخص را اعلام می‌کند. برای نمایش پیوسته ارتفاع یا مقدار موجودی مخزن، روش اندازه‌گیری دیگری باید متناسب با فرایند انتخاب شود.
کاربرد در کنترل ذخیره و انتقال مواد
اعلام سطح بالای مخزن
بررسی نقطه نصب برای اعلام رسیدن مواد به سطح تعیین‌شده و هماهنگی با مدار تغذیه مخزن.
اعلام سطح پایین هاپر
تشخیص کم شدن مواد در قیف تغذیه و ارسال وضعیت به سامانه کنترل خط.
مواد پودری و گرانولی
بررسی کاربرد برای آرد و غلات، خوراک دام، گرانول پلیمر، سیمان و مواد معدنی بر اساس خواص ماده و شرایط نصب.
نوع پدال، تنظیم حساسیت و موقعیت نصب باید با چگالی حجمی، اندازه ذرات و رفتار جریان ماده هماهنگ باشد. برای مواد چسبنده، مستعد تجمع یا تحت ضربه جریان ورودی، شرایط کار را همراه با نقشه مخزن ارسال کنید.
مدل‌ها و گزینه‌های انتخاب
بروشور فواد صنعت دو مدل FH1 و FH2 (mini type) را معرفی می‌کند. گزینه‌های زیر در مدارک محصول آمده‌اند؛ ترکیب نهایی آن‌ها بر اساس مدل و نیاز سفارش تعیین می‌شود.
| نوع تشخیص | سوئیچ سطح نقطه‌ای برای مواد جامد پودری و گرانولی |
|---|---|
| تغذیه | گزینه‌های 220 V AC یا 24 V DC؛ ولتاژ مدل موردنیاز هنگام سفارش مشخص شود. |
| نحوه نصب | نصب از دیواره یا بالای مخزن، متناسب با آرایش و طول شفت |
| طول شفت | بازه ۱۰ تا ۱۰۰ سانتی‌متر در بروشور؛ برای طول‌های بیشتر، آرایش سیم‌بکسلی قابل بررسی است. |
| حساسیت | تنظیم گشتاور با فنر، متناسب با چگالی حجمی ماده و مدل انتخابی |
| ساختار | پوسته آلومینیومی و شفت و غلاف استیل در مشخصات بروشور |
| خروجی و اتصال | مشخصات کنتاکت، اتصال فرایندی و نقشه سیم‌بندی برای مدل پیشنهادی تعیین می‌شود. |
اطلاعات لازم برای انتخاب و سفارش
- ماده: نام ماده، اندازه ذرات، چگالی حجمی و وضعیت رطوبت یا چسبندگی.
- هدف کنترل: اعلام سطح بالا، سطح پایین یا یک نقطه میانی و فرمان موردنیاز در مدار.
- مخزن و نصب: تصویر یا نقشه، محل نصب، طول شفت و مشخصات رزوه یا فلنج موجود.
- شرایط کار: دما، فشار، گردوغبار و وضعیت ورود مواد در نزدیکی حسگر.
- برق و کنترل: ولتاژ تغذیه و مشخصات ورودی PLC، مدار فرمان یا تجهیز دریافت‌کننده سیگنال.
در جایگزینی تجهیز موجود، تصویر پلاک و اتصال آن را نیز ارسال کنید تا سازگاری مکانیکی و الکتریکی بررسی شود.
پرسش‌های متداول سطح‌سنج پدالی
آیا این تجهیز ارتفاع مواد را به‌صورت پیوسته نمایش می‌دهد؟
سوئیچ پدالی برای تشخیص وجود مواد در ارتفاع محل نصب است. نمایش پیوسته سطح یا محاسبه موجودی به روش اندازه‌گیری متناسب با مخزن نیاز دارد.
برای نصب از بالا یا کنار مخزن چه اطلاعاتی لازم است؟
محل نصب، طول موردنیاز شفت، ابعاد اتصال و مسیر ورود و حرکت مواد را مشخص کنید. آرایش پدال و شفت باید با فضای مخزن و شرایط کار هماهنگ باشد.
آیا می‌توان خروجی را به PLC متصل کرد؟
اتصال پس از تطبیق مشخصات خروجی مدل انتخابی با ورودی PLC و مدار فرمان تعیین می‌شود. نوع ورودی، ولتاژ و نقشه مدار موجود را برای بررسی ارسال کنید.
قیمت سطح‌سنج پدالی چگونه تعیین می‌شود؟
قیمت به مدل، طول و آرایش شفت، اتصال فرایندی، تغذیه و گزینه‌های موردنیاز بستگی دارد. مشخصات ماده و محل نصب را ارسال کنید تا پیشنهاد متناسب با سفارش آماده شود.
درخواست بررسی و قیمت سطح‌سنج پدالی
شرح ماده و کاربرد، نقشه یا تصویر محل نصب و مشخصات برق را برای فروش فواد صنعت ارسال کنید. اگر مدل جایگزین می‌خواهید، تصویر پلاک و ابعاد تجهیز موجود را نیز اضافه کنید.
